MTL4511通過危險區的開關或接近開關來控制安全區負載。選中后，線路故障檢測(LFD)設備會檢測現場線路的開路或短路情況，同時也會在模塊頂部指示。模塊側面的開關可選擇通道的反相位，然后由單刀雙擲繼電器觸點輸出。

技術參數：

通道數量

1

開關位置

0區，IIC，T6危險區域

Div. 1，Group A，危險區域

接近開關的位置

0區，IIC，T4-6危險區域

Div.1， Group A，危險區域

線路故障檢測(LFD)

用戶可通過模塊側面的開關進行選擇。通過一個LED指示線路故障。如果檢測到輸入線路故障，線路故障繼電器斷電，通道輸出繼電器斷電。

如果1<50μA，開路報警打開。

如果1>250μA，開路報警關閉。

如果R<100Ω，短路報警打開。

如果R>360Ω，短路報警關閉。

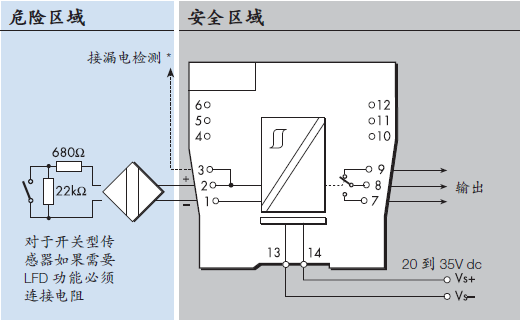

注意:對于干接點輸入，如果使用LFD功能，則必須安裝電阻

500Ω到1KΩ與開關串聯

20kΩ到25KΩ與開關并聯

SIL認證（SIL）

這些模式已經經過評估，可以用于IEC 61508 功能安全應用。

LED指示燈

綠色：電源指示

黃色：通道狀態，輸出帶電時點亮

紅色：LFD指示，檢測到故障時點亮

MTL4511
