MTL5513通過2個危險區接近開關或開關來控制2個安全區的固態繼電器輸出。通道1/通道2輸出晶體管共享一個公共端子，可切換+ve或-ve極性信號。通過各輸出開關分別設定每個通道的輸出反相位和線路故障檢測功能。模塊頂部提供LFD指示。

技術參數：

通道數量

2

開關位置

0區，IIC，T6危險區域

Div. 1，Group A，危險區域

接近開關的位置

0區，IIC，T4-6危險區域

Div.1， Group A，危險區域

線路故障檢測(LFD)

用戶可通過模塊側面的開關進行選擇。通過一個LED指示線路故障。如果檢測到輸入線路故障，線路故障繼電器斷電，通道輸出繼電器斷電。

如果1<50μA，開路報警打開。

如果1>250μA，開路報警關閉。

如果R<100Ω，短路報警打開。

如果R>360Ω，短路報警關閉。

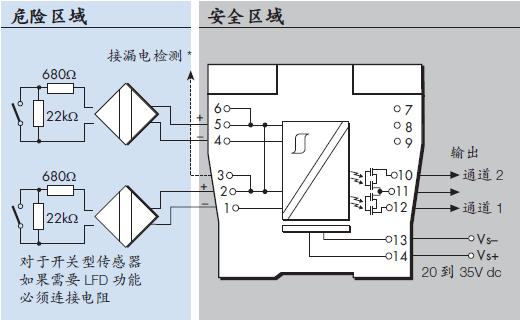

注意：對于干接點輸入，如果使用LFD功能，則必須安裝電阻

500Ω到1KΩ與開關串聯

20kΩ到25KΩ與開關并聯

反相位

每通道互相獨立，用戶可選擇

LED指示燈

綠色：電源指示

黃色：2個：通道狀態，輸出帶電時點亮

紅色：2個：LFD指示，檢測到故障時點亮

MTL5513
